Hiden Analytical · Analítica

Análisis de plasma y películas finas

Equipos de Hiden Analytical para análisis de plasma y de procesos de película fina: espectrómetros de masas y energía, sonda de Langmuir y monitores de proceso. Miden iones positivos y negativos, neutros y radicales, distribuciones de energía de iones y parámetros eléctricos del plasma, detectan el punto final del grabado por haz de iones y siguen las fuentes en MBE. Seis equipos, distribuidos en España y Portugal por JEV Instruments.

50 nsresolución temporal opcional para HiPIMS y plasma pulsado (PSM, EQP y HPR-60)
20 ppbdetección de especies del plasma con el EQP
1000 eVrango de energía de iones opcional en EQP y HPR-60
10¹⁴–10¹⁹ m⁻³densidad de iones y electrones medida con la sonda ESPion
Equipo de la familia Análisis de plasma de Hiden Analytical

Dinos qué plasma tienes, a qué presión trabaja y qué quieres medir (iones, neutros y radicales, energía de iones o parámetros eléctricos) y te decimos qué equipo y qué opciones encajan.

Consultar con un especialistaVer los equipos
Portada del catálogo de Análisis de plasma de Hiden AnalyticalAnálisis de plasmaCatálogo de la familia
Documentación técnica

Busca documentación relacionada con tu producto

Catálogos, folletos y notas de aplicación de Hiden

No hay documentación publicada de ese equipo. Escríbenos y te la enviamos.

Seis equipos para diagnóstico de plasma

Aplicaciones
  • HiPIMS y descargas de magnetrón
  • Plasmas ECR, de fuente helicón e ICP
  • Plasma RF de placas paralelas y descarga luminiscente DC
  • Plasma pulsado y ablación láser
  • ALD y grabado de capa atómica (ALE) asistidos por plasma

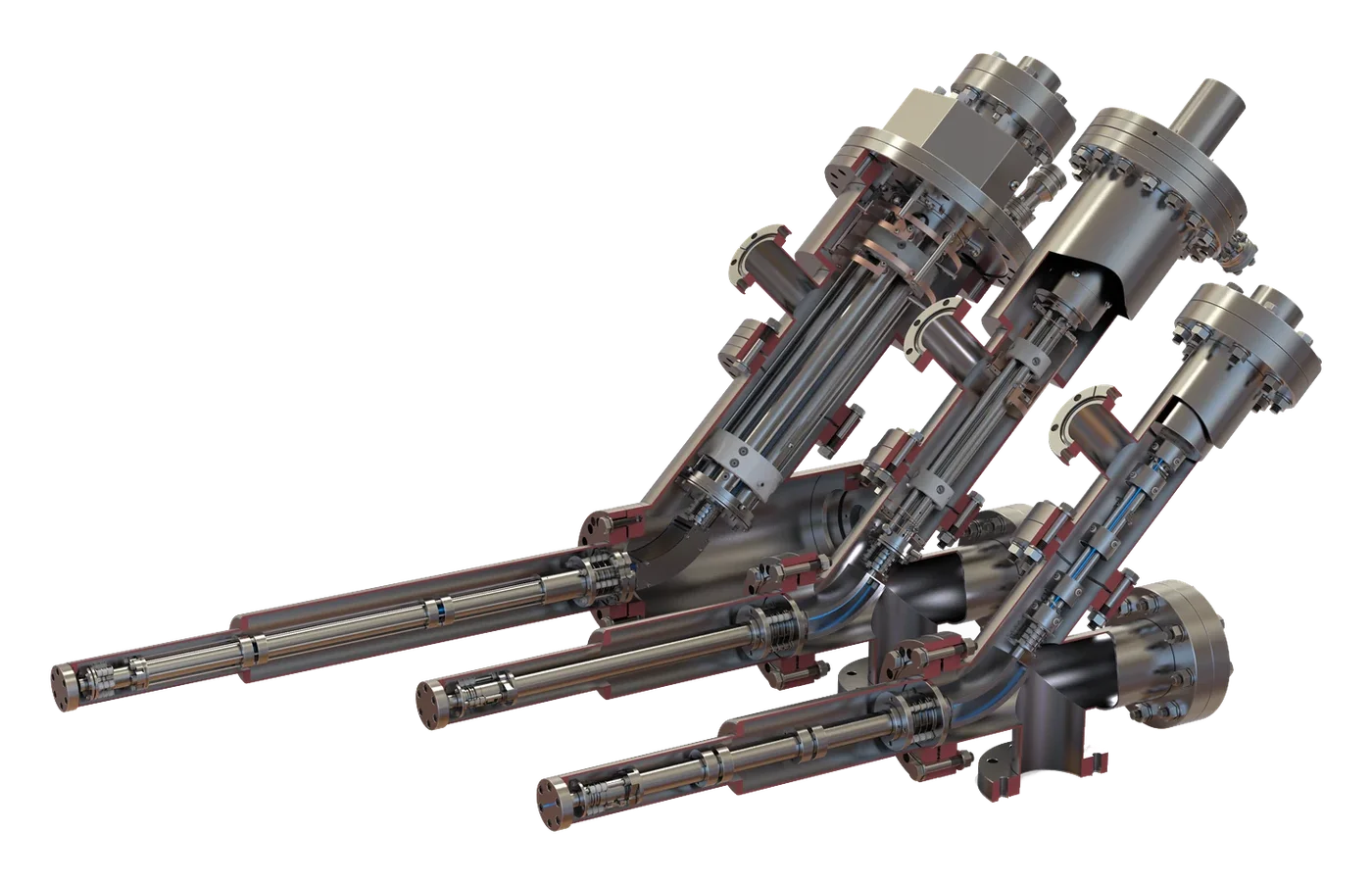

EQP Series

Análisis de masas y energías en plasma

Espectrómetro de masas y energía para el análisis directo de iones, neutros y radicales del plasma, tanto en caracterización como en diagnóstico de proceso. Mide iones positivos y negativos, adquiere espectros de masas a una energía dada y distribuciones de energía de iones seleccionados, y su ionizador integrado añade espectros de potencial de aparición y, como opción, ionización por captura electrónica para plasmas electronegativos. Se ofrece con tres cuadrupolos (EQP-6, EQP-9 y EQP-20) y la sonda se adapta a cámaras grandes y pequeñas, con blindaje magnético opcional para plasmas confinados.

  • EQP-6, EQP-9 y EQP-20 (varillas de 6, 9 y 20 mm), con rangos de masas hasta 5000 amu
  • Energía de iones ±100 eV de serie, ±1000 eV opcional, con resolución <0,25 eV FWHM
  • Detección de especies del plasma hasta 20 ppb y sensibilidad de abundancia de 0,1 ppm
  • Hasta 0,5 mbar con bombeo diferencial de 60 l/s y hasta 2 mbar con 240 l/s
  • Inserción en el plasma de 240 a 750 mm · MCS opcional de 50 ns
Ver fichaSolicitar información
Aplicaciones
  • Análisis de radicales e iones en química de plasma
  • Plasma pulsado y detección de nanopartículas
  • Grabado por plasma y detección de punto final
  • Deposición por láser pulsado
  • Plasmas ECR

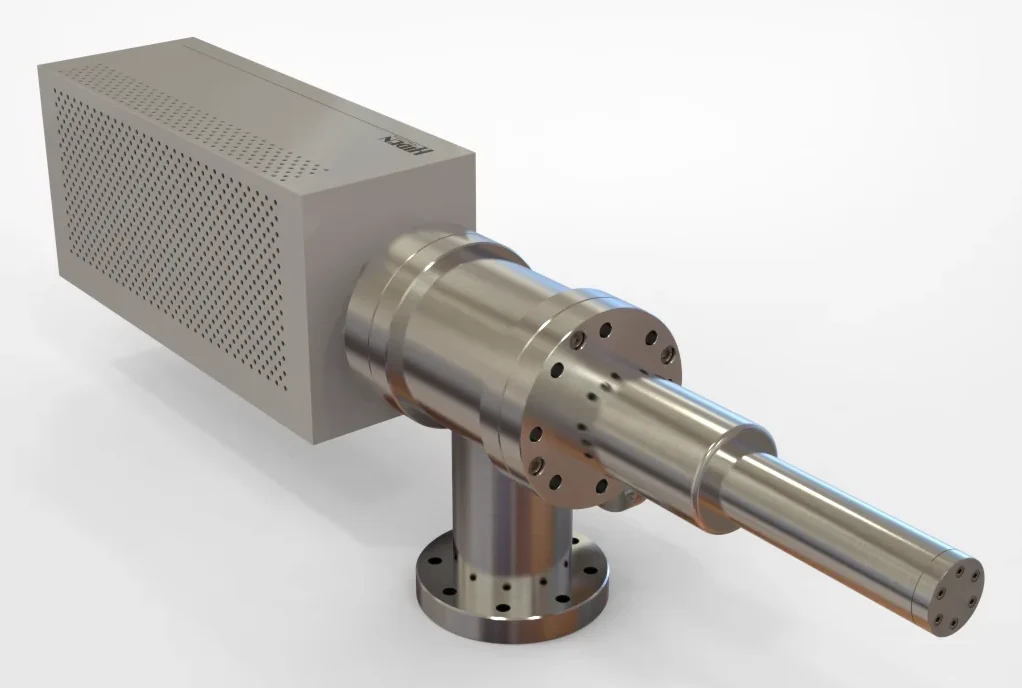

PSM

Diagnóstico de plasma por masa y energía

Espectrómetro cuadrupolar para el análisis directo de iones positivos, neutros y radicales del plasma. Integra óptica de extracción y exclusión de iones, ionizador por impacto electrónico, filtro de masas triple y analizador de energía en línea: la óptica de exclusión elimina el fondo que generan los iones del plasma y mejora la sensibilidad a las especies neutras frente a un RGA convencional. El control del ionizador permite analizar radicales neutros por espectrometría de ionización por umbral (TIMS).

  • Rango de masas de 300 amu y de energía hasta 100 eV
  • Analizador de energía Bessel Box integrado
  • Hasta 0,5 mbar con bombeo diferencial de 60 l/s; opciones a 2, 20 y 100 mbar y muestreo atmosférico
  • Inserción del orificio de muestreo de hasta 230 mm
  • Modo RGA integrado y resolución temporal opcional de 50 ns
Ver fichaSolicitar información
Aplicaciones
  • Reactores catalíticos y cinética de reacción
  • Estudio de transitorios
  • Química de plasma: iones de clúster hidratados en descargas de barrera dieléctrica
  • Caracterización de plasmas fríos atmosféricos para medicina y dermatología
  • Detección de explosivos por desorción e ionización asistida por plasma (PADI)

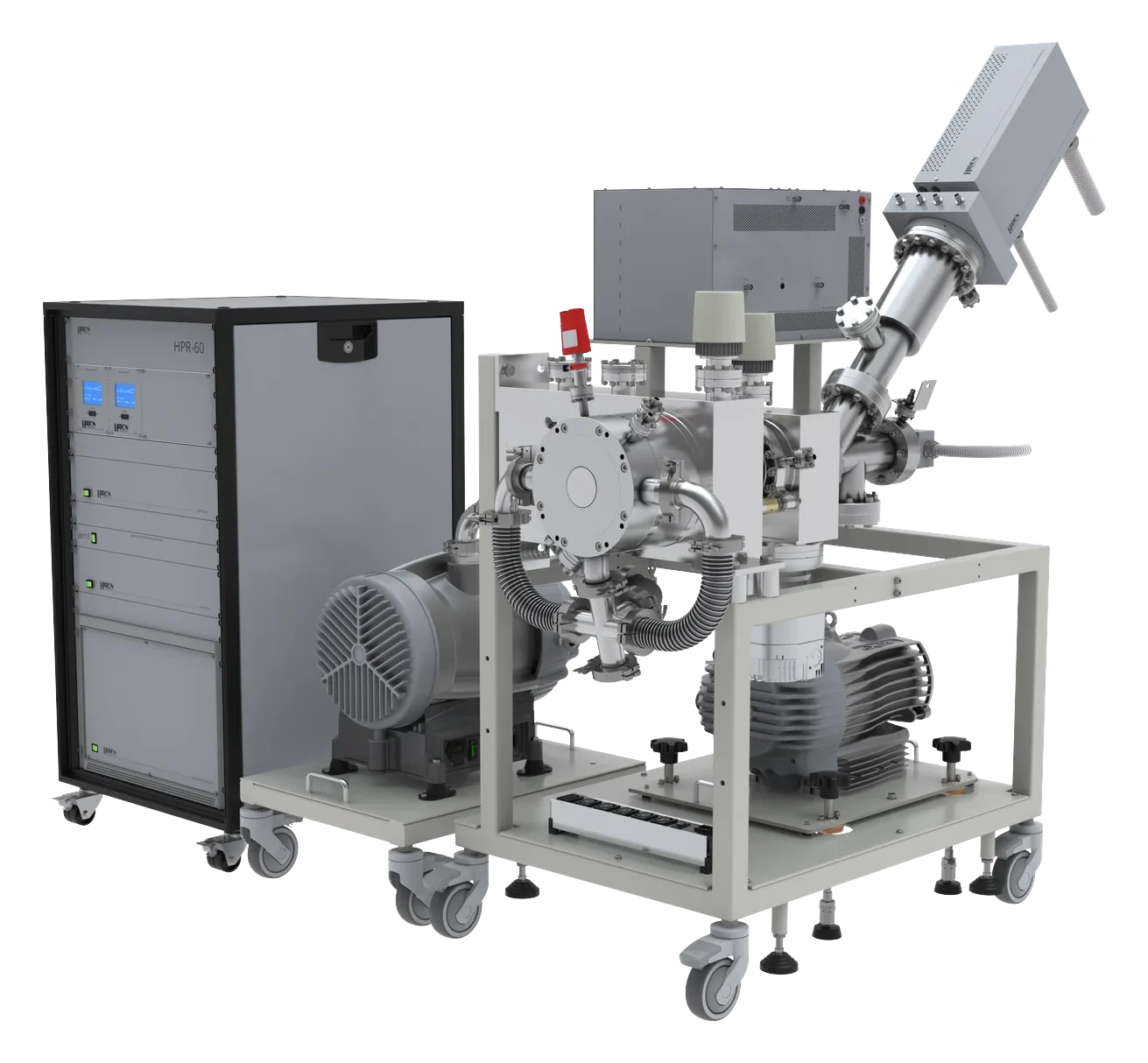

HPR-60 MBMS

Muestreo por haz molecular

Espectrómetro de masas de haz molecular con entrada de skimmer compacta, para analizar intermedios reactivos en fase gas. Las especies se muestrean a través de un skimmer de tres etapas con bombeo diferencial y llegan a la fuente de iones sin colisiones con las paredes y con una interacción mínima con otras especies: tras el primer skimmer quedan «congelados» en una región supersónica, de modo que iones, radicales y neutros se analizan sin seguir reaccionando. Sus entradas se adaptan a distintos reactores, incluidos los plasmas atmosféricos, y es la ampliación del EQP para muestrear por encima de 2 mbar.

  • Muestreo por haz molecular a presión atmosférica; hasta 5 bar con bombeo reforzado
  • Iones positivos y negativos; captura electrónica y modo APSI-MS para radicales
  • Rango de masas de 300, 510 o 1000 amu; hasta 5000 amu equipado con EQP o EPIC
  • Rango de energía de 100 o 1000 eV
  • Opciones: calentamiento de la primera etapa hasta 1000 °C, chopper de haz y MCS de 50 ns
Ver fichaSolicitar información
Aplicaciones
  • Plasmas ECR y de fuente helicón
  • HiPIMS y descarga de magnetrón DC
  • Plasma RF de placas paralelas e ICP
  • Plasma pulsado y ablación láser
  • Descargas de propulsores Hall (punta plana)

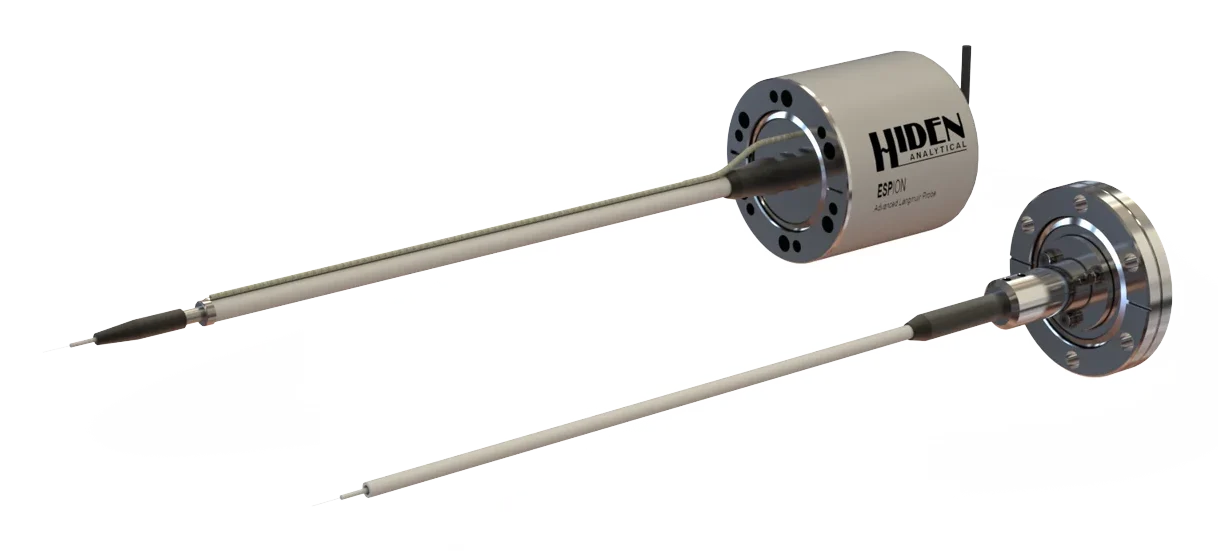

ESPion

Sonda de Langmuir para diagnóstico de plasma

Sonda de Langmuir para medir las propiedades eléctricas del plasma: potencial de plasma y flotante, temperatura y densidad electrónica, densidad y flujo de iones, longitud de Debye y función de distribución de energía de los electrones (EEDF). El software extrae los parámetros en tiempo real de la curva I-V, lo que permite vigilar la estabilidad y la reproducibilidad del plasma, y el Z-drive automático hace medidas resueltas en el espacio. Hay sonda RF/DC, con electrodo de compensación de RF, y sonda DC/HT para plasmas DC y de alta temperatura.

  • Densidad de iones y electrones de 10¹⁴ a 10¹⁹ m⁻³
  • Temperatura electrónica hasta 10 eV
  • Barrido de la sonda de −200 V a +100 V, corriente de 20 µA a 1 A
  • Z-drive automático de 300, 600 o 915 mm
  • Más de 20 materiales de punta, con limpieza automática entre barridos
Ver fichaSolicitar información
Aplicaciones
  • Películas finas magnéticas
  • Superconductores de alta temperatura
  • Semiconductores III-V
  • Seguimiento en tiempo real del grabado de multicapas

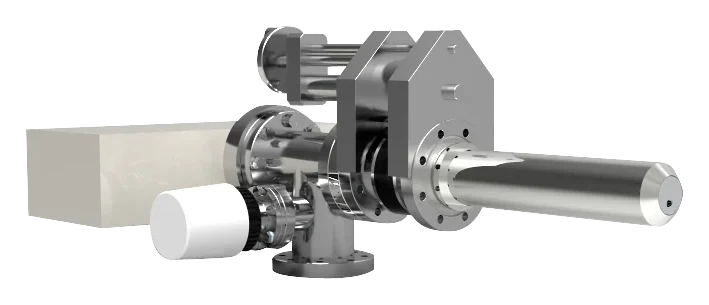

IMP-EPD

Detección del punto final de grabado iónico

Espectrómetro de iones secundarios con bombeo diferencial, reforzado para trabajar en proceso, que analiza los iones secundarios y los neutros que salen del grabado por haz de iones. Lleva software integrado con algoritmos específicos de proceso para detectar el punto final, y está probado en la producción de dispositivos de película fina de alta especificación.

  • Punto final con resolución inferior a 0,5 nm (±5 Å)
  • Algoritmos de flanco de subida y de bajada, y punto final respecto a un pico de referencia
  • Recuento de capas para parar en una intercara concreta de un apilamiento multicapa
  • Corrección automática de la señal por la rotación de la oblea
  • Modo RGA integrado para diagnóstico de vacío de la cámara
Ver fichaSolicitar información
Aplicaciones
  • Seguimiento y control de procesos MBE
  • Estudios de haces moleculares y de varias fuentes a la vez
  • Estudios de fotoionización y de desorción y desgasificación
  • Diagnóstico de contaminantes en la cámara de proceso
  • Comprobación de fugas por helio de alta sensibilidad

XBS

Seguimiento de fuentes en MBE

Espectrómetro cuadrupolar para vigilar a la vez varias fuentes de haz molecular en MBE, con aceptación del haz a través de un cono de 70°. Entrega señales analógicas específicas de cada especie a los módulos de control de las fuentes. Las aperturas se configuran para cada posición de fuente de la cámara y son piezas enchufables que se cambian si la cámara se modifica; el filtro de masas triple y la envolvente refrigerada por agua protegen la sonda del calor radiante y de la contaminación.

  • Presión parcial mínima detectable de 2,5×10⁻¹⁴ mbar
  • Rango de masas de 320 o 510 amu
  • Fuente de haz cruzado con aceptación de ±35° respecto al eje transversal
  • Determinación de la velocidad de crecimiento típicamente <0,01 Å/s (según especie)
  • Detección del 100 % a 5 ppb
Ver fichaSolicitar información

Cada equipo se configura según la muestra, el rango de presión y las especies a medir. Cuéntanos tu aplicación y preparamos la propuesta técnica.

Consultar con JEV Instruments
