Principios de funcionamiento de una bomba difusora o de difusión
¿Cómo funciona una bomba difusora o de difusión? La respuesta corta es, de una manera muy ingeniosa.

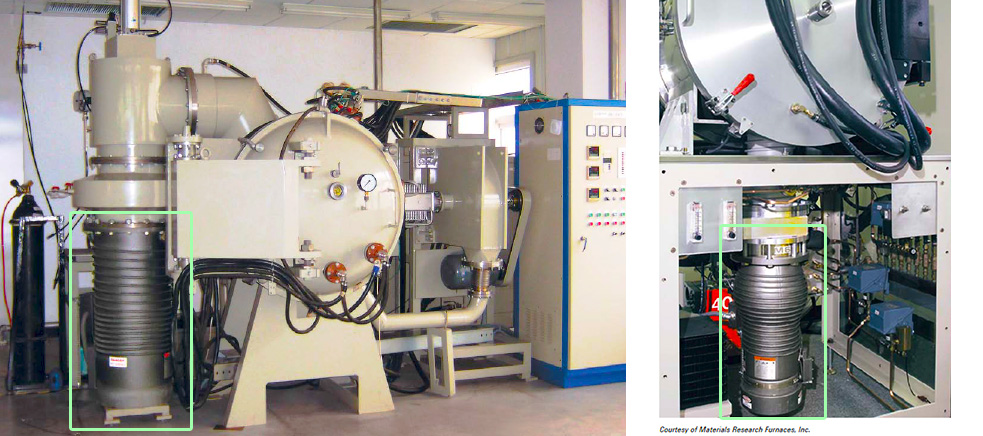

Las bombas de vacío de difusión de aceite también llamadas bombas difusoras, son piezas fundamentales en numerosos procesos industriales y de investigación.
El principio de funcionamiento se basa en un inteligente sistema que consiste en utilizar un chorro de vapor de alta velocidad (supersónica, más de 343m/s).
De esta forma se golpea literalmente las moléculas de gas hacia el escape, aprovechando el fenómeno de la difusión.
Este concepto revolucionario fue ideado por Wolfgang Gaede (1915), y desde entonces las bombas de difusión han sido muy importantes en diversas aplicaciones industriales y científicas.
Funcionamiento de una bomba de difusión de aceite
Una bomba de difusión de aceite se utiliza para lograr un vacío más alto (presión más baja), de lo que es posible mediante el uso de bombas de desplazamiento positivo exclusivamente.
Aunque su uso se ha asociado principalmente dentro del rango de alto vacío, hasta 1×10−9 mbar, las bombas de difusión hoy en día pueden producir presiones que se aproximan a 1×10−10 mbar.
Las características que hacen que la bomba de difusión sea interesante para su uso en vacíos altos y ultra altos (UHV) son:
· Su alta velocidad de bombeo para todos los gases.
· El bajo costo por velocidad de bombeo unitaria en comparación con otros tipos de bombas.
Las bombas de difusión no pueden descargar directamente en la atmósfera. Así que se utiliza una bomba primaria mecánica para mantener una presión de salida alrededor de 0.1 mbar.

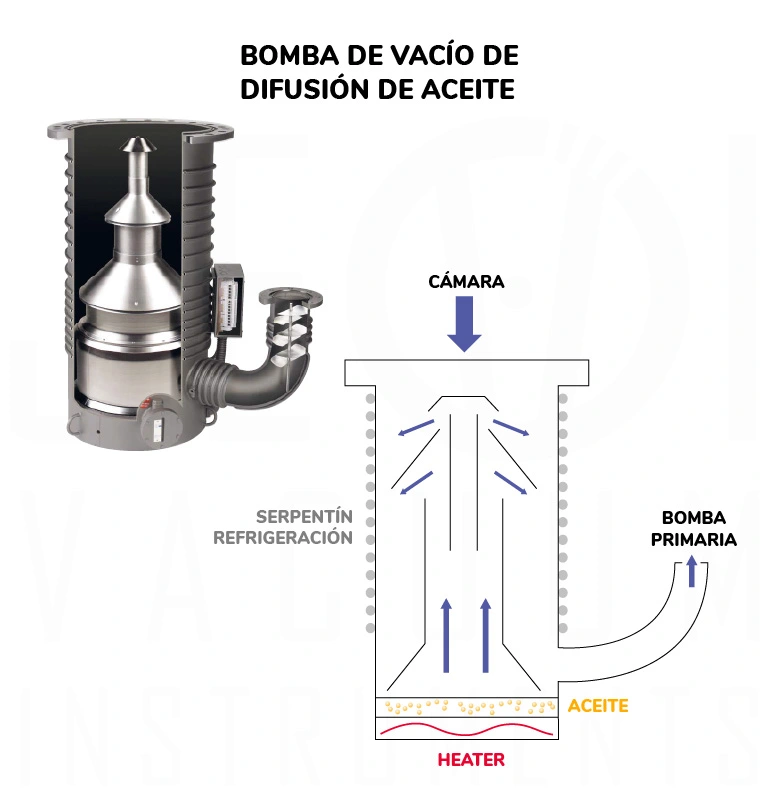

El proceso de funcionamiento de las bombas de difusión comienza con la generación de un chorro de vapor, que se logra hirviendo un fluido, típicamente aceite de silicona o éteres de polifenilo, dentro de la bomba. Este vapor se dirige a través de un conjunto de boquillas que cambian el flujo del vapor de laminar a supersónico y, finalmente, a flujo molecular.
Este flujo resultante impulsa las moléculas de gas hacia el escape de la bomba, creando así el vacío deseado en el sistema.
A diferencia de las bombas turbomoleculares y criogénicas, las bombas de difusión no tienen partes móviles y, como resultado, son bastante duraderas y fiables. Pueden funcionar en rangos de presión de 1×10−10 a 1×10−2 mbar. Se impulsan únicamente por convección.

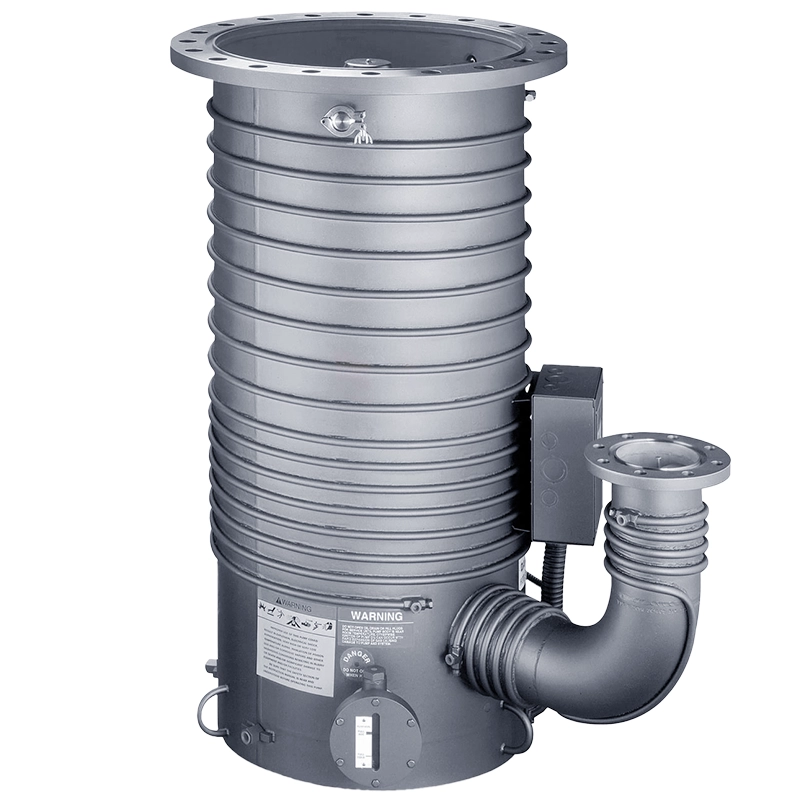

Bombas de difusión de Agilent Technologies
Agilent ha ganado su posición como el principal fabricante de bombas de difusión en el mundo al escuchar las necesidades de los clientes y al mejorar continuamente el rendimiento y la fiabilidad de sus diseños de referencia. A lo largo de sus más de cuarenta años de liderazgo en la industria, han producido de manera constante bombas que proporcionan el medio más eficiente de convertir el calor en capacidad de bombeo.
Su experiencia les ha permitido optimizar el diseño de cada elemento de la bomba. Como resultado, las bombas de difusión de Agilent Technlogies le ofrecen el costo de propiedad más bajo disponible para muchas aplicaciones de bombeo de alto vacío.
